蛸壺の中の工作室|Debian LinuxにKiCAD v6以降をソースコードビルド・インストールしてみる

最近のKiCADは様々なOSへのインストールをサポートしており、さほど気にはせずとも比較的最新のバージョンのバイナリを各OS環境に簡単にインストールできるようになりました。

Download - KiCAD

ここではできれば最新のKiCADを利用する目的で、Gitlabからの「ソースコードビルド」の方法を簡単に取り上げてみます。


合同会社タコスキングダム|タコツボの中の工作室

古いkiCADのアンインストール

過去に古いKiCADをパッケージインストールしていた場合、開発環境に混在していると紛らわしいので、古いライブラリ群もまとめて一旦クリーンにしておきましょう。

Debainの場合、過去にパッケージインストールしていた場合には、コンソールから削除することができます。

例えば以下は、手元のDebian LinuxでKiCAD v5をインストールしていた場合です。

            $ sudo apt remove kicad
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています... 完了
状態情報を読み取っています... 完了
以下のパッケージが自動でインストールされましたが、もう必要とされていません:
  kicad-demos kicad-footprints kicad-libraries kicad-symbols kicad-templates
  libcapi20-3 libfaudio0 libfreeimage3 libglew2.1 libngspice0
  libocct-data-exchange-7.5 libocct-foundation-7.5
  libocct-modeling-algorithms-7.5 libocct-modeling-data-7.5 libocct-ocaf-7.5
  libocct-visualization-7.5 libstb0 libtbb2 libwine
  linux-image-4.19.0-20-amd64 python3-wxgtk4.0 sse3-support wine64 xsltproc
これを削除するには 'sudo apt autoremove' を利用してください。
以下のパッケージは「削除」されます:
  kicad
アップグレード: 0 個、新規インストール: 0 個、削除: 1 個、保留: 1 個。
この操作後に 101 MB のディスク容量が解放されます。
続行しますか? [Y/n] Y
(データベースを読み込んでいます ... 現在 202941 個のファイルとディレクトリがインストールされています。)
kicad (5.1.9+dfsg1-1+deb11u1) を削除しています ...
hicolor-icon-theme (0.17-2) のトリガを処理しています ...
libc-bin (2.31-13+deb11u4) のトリガを処理しています ...
man-db (2.9.4-2) のトリガを処理しています ...
shared-mime-info (2.0-1) のトリガを処理しています ...
mailcap (3.69) のトリガを処理しています ...
desktop-file-utils (0.26-1) のトリガを処理しています ...

$ sudo apt autoremove
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています... 完了
状態情報を読み取っています... 完了
以下のパッケージは「削除」されます:
  kicad-demos kicad-footprints kicad-libraries kicad-symbols kicad-templates
  libcapi20-3 libfaudio0 libfreeimage3 libglew2.1 libngspice0
  libocct-data-exchange-7.5 libocct-foundation-7.5
  libocct-modeling-algorithms-7.5 libocct-modeling-data-7.5 libocct-ocaf-7.5
  libocct-visualization-7.5 libstb0 libtbb2 libwine
  linux-image-4.19.0-20-amd64 python3-wxgtk4.0 sse3-support wine64 xsltproc
アップグレード: 0 個、新規インストール: 0 個、削除: 24 個、保留: 1 個。
この操作後に 757 MB のディスク容量が解放されます。
続行しますか? [Y/n] Y
(データベースを読み込んでいます ... 現在 202745 個のファイルとディレクトリがイン
ストールされています。)
kicad-demos (5.1.9+dfsg1-1+deb11u1) を削除しています ...
kicad-libraries (5.1.9+dfsg1-1+deb11u1) を削除しています ...
kicad-footprints (5.1.7-1) を削除しています ...
kicad-symbols (5.1.9-1) を削除しています ...
kicad-templates (5.1.7-1) を削除しています ...
libcapi20-3:amd64 (1:3.27-3+b1) を削除しています ...
wine64 (5.0.3-3) を削除しています ...
libwine:amd64 (5.0.3-3) を削除しています ...
libfaudio0:amd64 (21.02-1) を削除しています ...
libocct-data-exchange-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libocct-ocaf-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libocct-visualization-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libfreeimage3:amd64 (3.18.0+ds2-6) を削除しています ...
libglew2.1:amd64 (2.1.0-4+b1) を削除しています ...
libngspice0:amd64 (34+ds-1) を削除しています ...
libocct-modeling-algorithms-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libocct-modeling-data-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libocct-foundation-7.5:amd64 (7.5.1+dfsg1-2) を削除しています ...
libstb0:amd64 (0.0~git20200713.b42009b+ds-1) を削除しています ...
libtbb2:amd64 (2020.3-1) を削除しています ...
linux-image-4.19.0-20-amd64 (4.19.235-1) を削除しています ...
/etc/kernel/prerm.d/dkms:
dkms: removing: aufs 4.19+20190211 (4.19.0-20-amd64) (x86_64)
#...省略

KiCADをアンインストールすると、付随する様々なライブラリも一緒に削除してくれます。

得に、KiCAD v6のソースコードビルドには比較的新しいライブラリが多数利用されていますので、KiCADをアップグレードする前に依存性のあるライブラリを最新のものにしておいたほうが良いでしょう。


合同会社タコスキングダム|タコツボの中の工作室

KiCADのソースコードインストール

では、古いKiCADとそのライブラリ群を削除したので、ソースコードから最新のKiCADをビルド&インストールしてみましょう。

手順としては、公式の手順に沿って作業を進めていきます。

kiCAD - Getting Started

ビルド手順としては、以下に説明があります。

kiCAD - source code build Linux

こちらに記述してある通り、ビルドする際に依存するソフトウェア類は結構多いです。

個別のソフトウェアのインストール方法は省きますが、ビルドに失敗するようならばその都度不足しているソフトウェア・ライブラリを継ぎ足してください。

例えば、
Debian OSでのDependenciesに従うと、

            $ sudo apt install cmake debhelper doxygen \
    libbz2-dev libcairo2-dev libglu1-mesa-dev \
    libgl1-mesa-dev libglew-dev libx11-dev libwxbase3.0-dev \
    libwxgtk3.0-gtk3-dev mesa-common-dev pkg-config \
    libssl-dev build-essential cmake-curses-gui grep \
    python3-dev swig4.0 dblatex po4a asciidoc \
    python3-wxgtk4.0 source-highlight libboost-all-dev
    libglm-dev libcurl4-openssl-dev libgtk-3-dev
    libngspice0-dev ngspice-dev \
    libocct-modeling-algorithms-dev libocct-modeling-algorithms-7.5 \
    libocct-modeling-data-dev libocct-modeling-data-7.5 \
    libocct-data-exchange-dev libocct-data-exchange-7.5 \
    libocct-visualization-dev libocct-visualization-7.5 \
    libocct-foundation-dev libocct-foundation-7.5 \
    libocct-ocaf-dev libocct-ocaf-7.5 unixodbc-dev \
    zlib1g-dev shared-mime-info

ライブラリを入れるだけでもディスクにそれなりの空き領域(〜15GB程度)が必要です。

次にKiCADのプロジェクトからソースコード全体をダウンロードし、ソースコードビルドを開始します。

こちらもディスク容量に空きが足りないと、ビルドが途中でコケます。

            $ git clone https://gitlab.com/kicad/code/kicad.git
Cloning into 'kicad'...
remote: Enumerating objects: 370838, done.
remote: Counting objects: 100% (2859/2859), done.
remote: Compressing objects: 100% (1038/1038), done.
remote: Total 370838 (delta 1879), reused 2747 (delta 1819), pack-reused 367979
Receiving objects: 100% (370838/370838), 740.42 MiB | 4.91 MiB/s, done.
Resolving deltas: 100% (302429/302429), done.
Updating files: 100% (9599/9599), done.

$ cd kicad/
$ mkdir -p build/release
$ cd build/release/
$ cmake -DCMAKE_BUILD_TYPE=RelWithDebInfo ../../
-- KiCad install dir: </usr/local>
-- Enabling warning -Wsuggest-override
#...中略
-- Generating done
-- Build files have been written to: /home/****/kicad/build/release

$ make
#...makeにはPCスペックによっては完了まで1時間以上の処理時間を要します
#...中略
[100%] Linking CXX executable ibis_proto
[100%] Built target ibis_proto

$ sudo make install
[  1%] Built target metadata
[  1%] Creating image archive /home/*********/kicad/build/release/resources/images.tar.gz
#...中略
-- Installing: /usr/local/share/kicad/demos/video/video.kicad_sch
-- Installing: /usr/local/share/kicad/demos/video/video.kicad_pcb
-- Installing: /usr/local/share/kicad/demos/video/video.kicad_pro

#☆重要な仕上げ処理
$ sudo ldconfig

これでソースコードビルドが完了です。

なお、ここで公式の手順に書いてないですが、
make install直後は、追加した共有ライブラリが読み込まれていないので、ldfonfigを実行して変更をキャッシュから読み出す必要があります。


合同会社タコスキングダム|タコツボの中の工作室

kiCADの起動と動作確認

先程ソースコードビルド&インストールしたkiCADを簡単に立ち上げてみます。

コンソールからの場合、

            $ kicad

として呼び出すか、スタートメニューからも呼び出すことも可能です。

合同会社タコスキングダム|蛸壺の中の工作室

初回の立ち上げでは、以前のバージョンのkicadの設定ファイルが残っていればそれも読み込んで反映させることができます。

合同会社タコスキングダム|蛸壺の中の工作室

プラグインのアップデートも立ち上げ時に自動か、手動で行うかを最初にチェックします。

合同会社タコスキングダム|蛸壺の中の工作室

KiCADが立ち上がると、v5以前のバージョンと比べても、より洗練されたデザインのグラフィカルUIが表示されます。

合同会社タコスキングダム|蛸壺の中の工作室

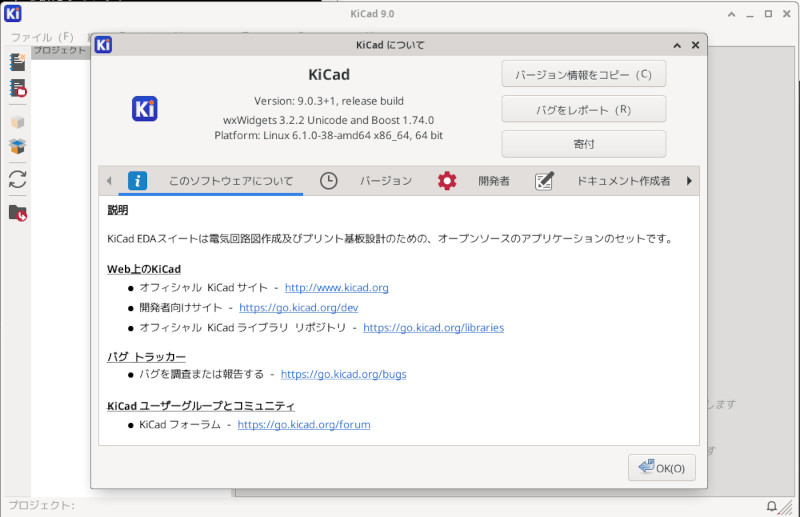

執筆中の現在のベータ版の最新バージョンはv6.99で、「About KiCAD」のページでリリースビルドの詳細が確認できます。

合同会社タコスキングダム|蛸壺の中の工作室

これで最新のkicad v6のモダンなPCB基板設計の環境が無事インストールすることができました。

ビルド後に不要になったリソースフォルダの削除

kicadをインストール後に、ソースコードビルドに利用済みの作業フォルダの容量をみると、

            $ du -s ./*
12225332 ./kicad

と、おおよそ12GB以上もディスクサイズを圧迫しています...。

よほど再利用の理由がなければ残しておく必要はないと思いますので、フォルダごと削除しておくと良いと思います。

            $ rm -rf kicad
